門禁控制器是一種可擴展、功能定制及支持二次開發調用的控制器系列，功能齊全穩定、易于快速安裝，廣泛用于數據中心、通信基站、企業、住宅、公共場所及特殊環境。門禁控制器安裝難？一份門禁控制器接線圖告訴你其實很容易！

一、局域網

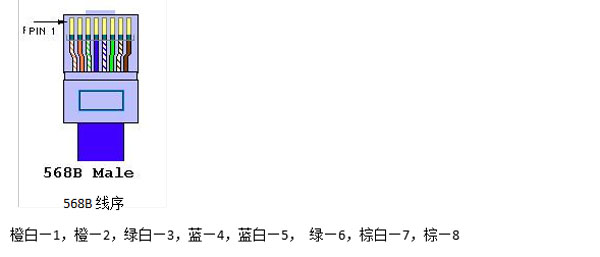

門禁控制器需與動環主機在同一個交換機或者局域網里，主機側用水晶頭568B的線序，制作網線。

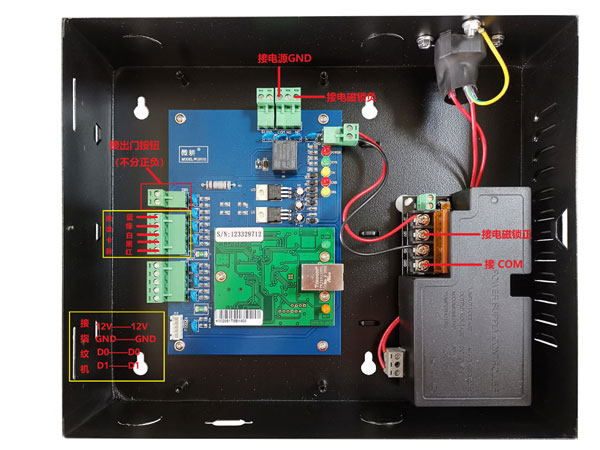

二、門禁控制器接線圖

門禁控制器連接的有出門按鈕、讀卡器（指紋機）、電磁鎖（或電插鎖）。

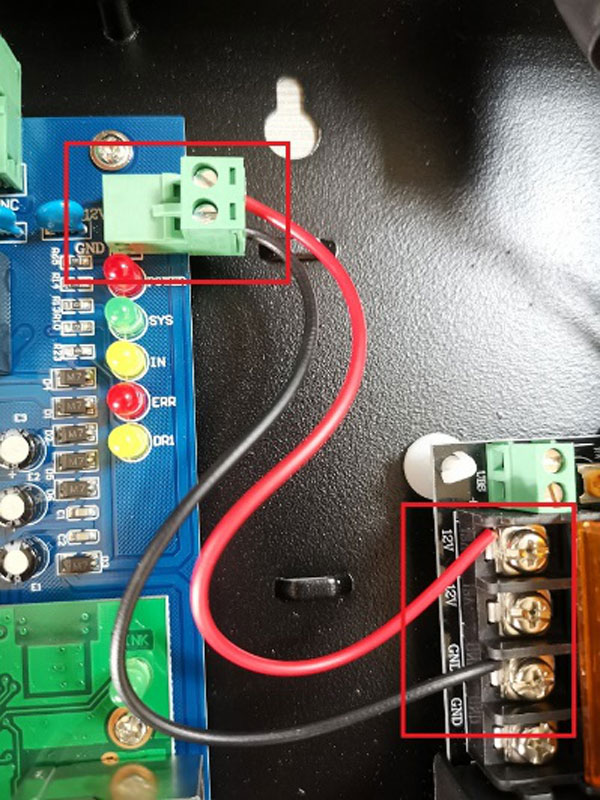

1、 門禁供電

12V—門禁電源箱12V    GND—門禁電源箱GND

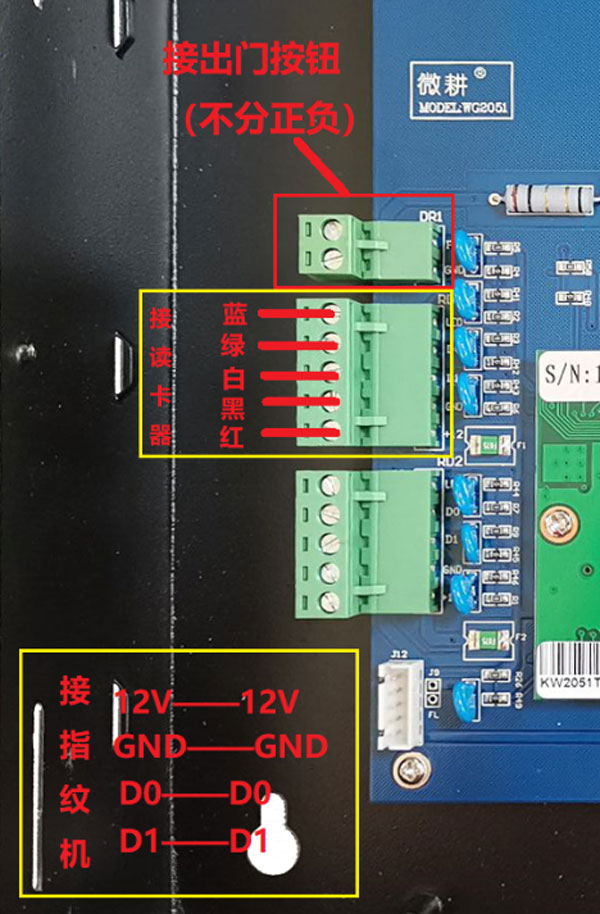

2、 接讀卡器（指紋機）

① RD1 接進門讀卡器：LED —  藍線（讀卡器） D0—綠線    D1—白線    GND—黑線 12V—紅線。

② RD1接指紋機：12V-12V   GND—GND    D0—DO0   D1—D1。

③ RD2接出門讀卡器（出門指紋機），接線與RD1一樣。

3、接門磁鎖

① V+是門磁鎖的正，V-是門磁鎖的負

② 門磁鎖的正接 門禁控制器上的NC   門磁鎖的負   接門禁電源箱的GND

注意：將門禁控制器通過網線接入交換機或路由器，與監控主機在同一網絡，即可實現對門禁出入記錄的監控

三、門禁控制器上電指示燈

門禁控制器連接主機后，傳感器上的SYS指示燈，會進行閃爍。

門禁控制器接線圖讓你安裝更方便！
